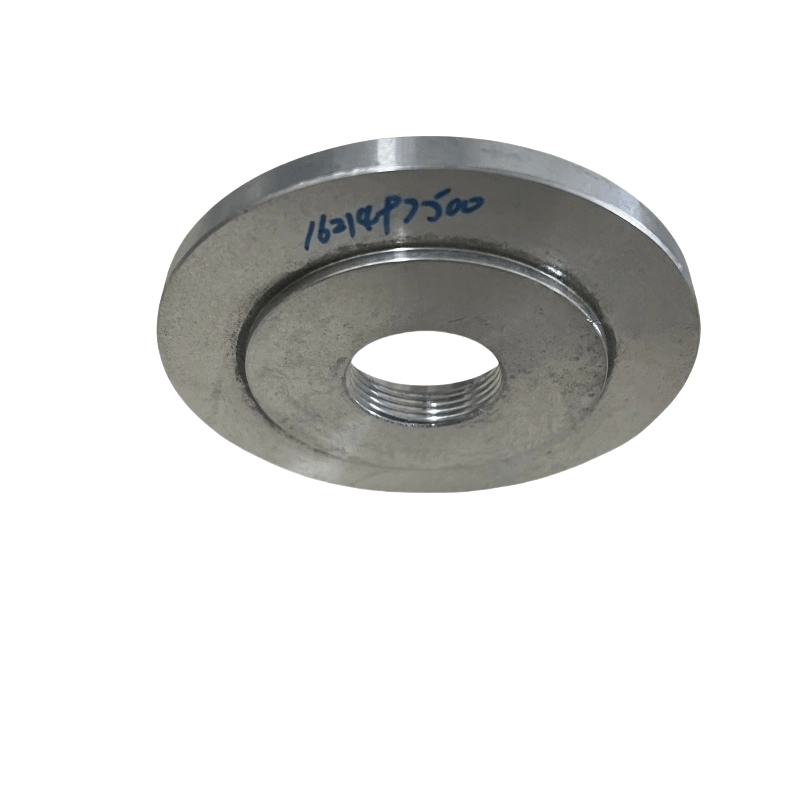

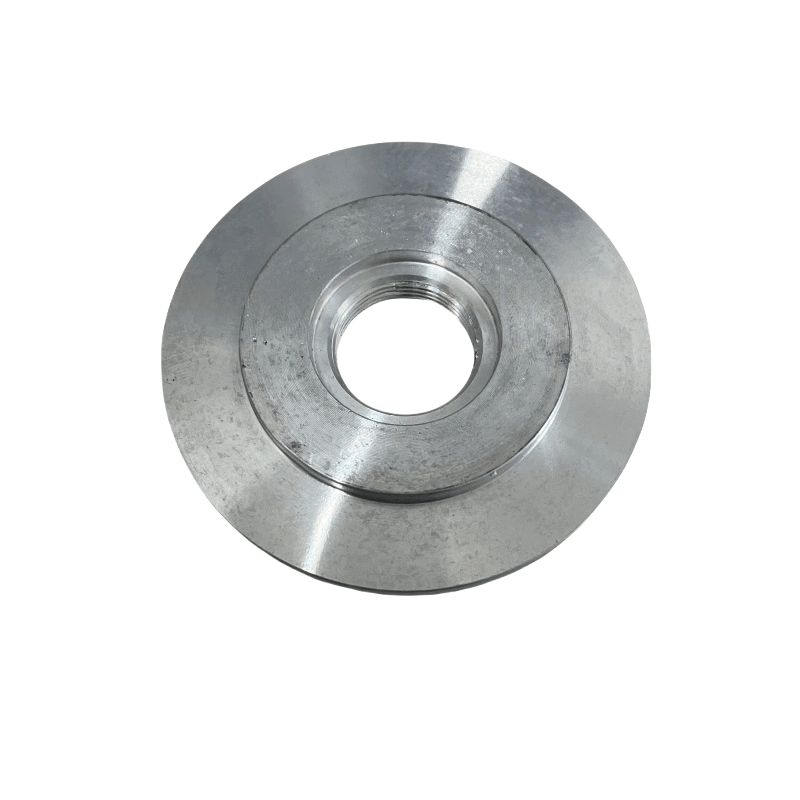

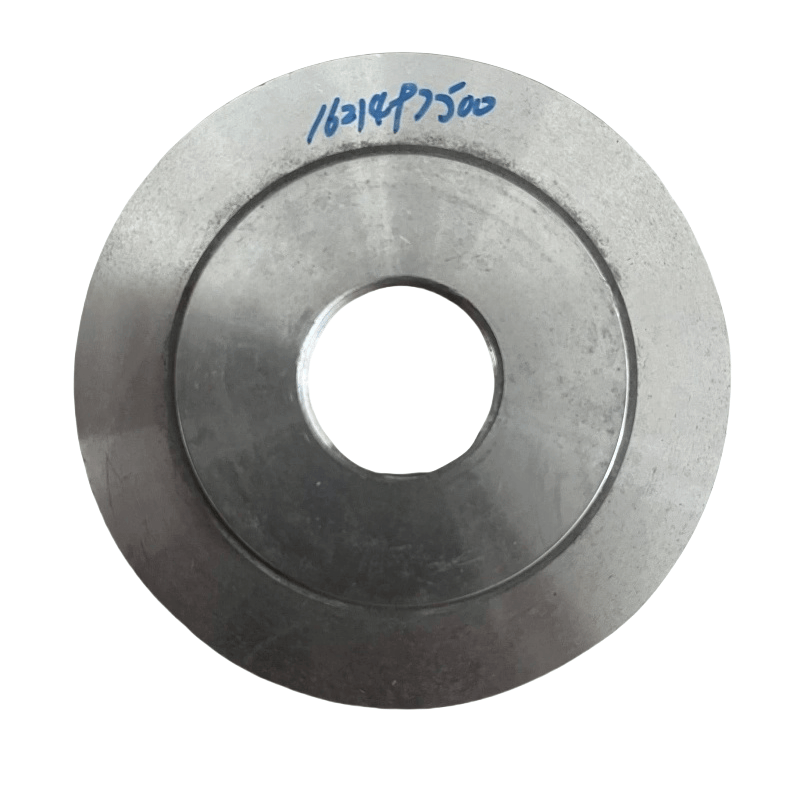

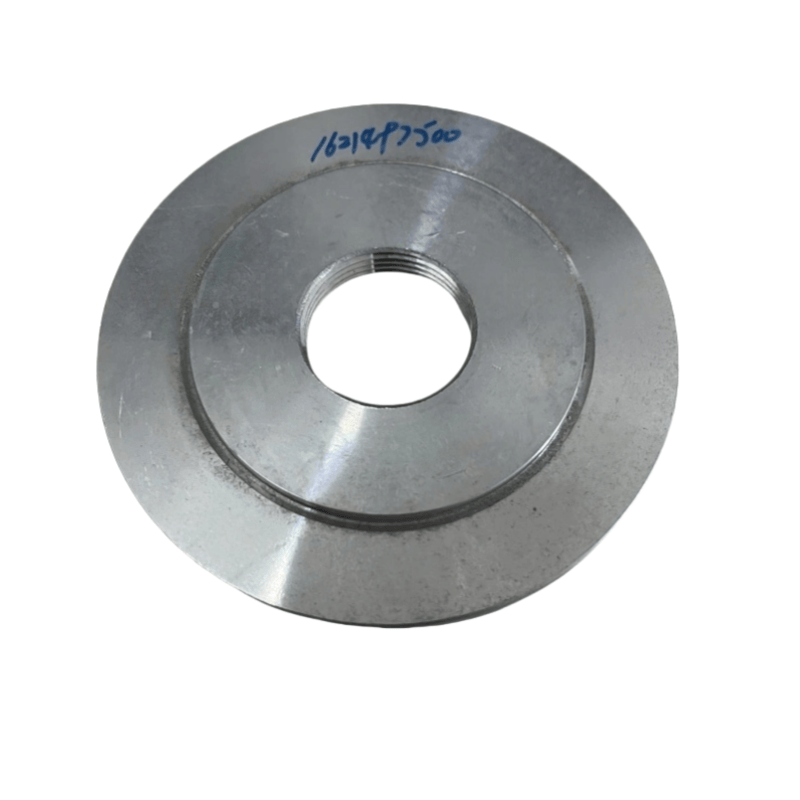

Atlas Copco Air Compressor áp suất van che phủ các chức năng chính
Niêm phong và chịu áp lực: Nó được niêm phong với thân van thông qua các yếu tố niêm phong (như miếng đệm, vòng chữ O), tạo thành một khoang kín có thể chịu được áp suất của không khí nén (thường phù hợp với áp suất làm việc của hệ thống, 0,7 ~ 1,6 MPa), ngăn ngừa rò rỉ khí.
Bảo vệ các thành phần bên trong: Nó bao gồm và bảo vệ các thành phần bên trong của van áp suất (như lõi van, lò xo, màng chắn, v.v.) để ngăn chặn bụi, dầu và các tạp chất khác xâm nhập và ảnh hưởng đến độ nhạy của van.
Cố định và định vị: Nó được cố định vào thân van bằng bu lông để đảm bảo rằng các thành phần bên trong (như lò xo, lõi van) ở đúng vị trí, đảm bảo độ chính xác của hoạt động của van áp suất.
Hỗ trợ truyền áp suất: Một số tấm nắp được thiết kế với các lỗ hoặc kênh cảm biến áp suất, có thể chuyển áp suất hệ thống sang cơ hoành hoặc piston bên trong van, hỗ trợ thực hiện các chức năng điều chỉnh áp lực.
Cấu trúc và tính năng phổ biến
Thành phần cấu trúc:
Cơ thể chính: Chủ yếu được làm bằng các tấm kim loại (như gang, hợp kim nhôm, thép carbon) thông qua việc dập hoặc đúc, với độ dày nhất định (thường là 3 ~ 10 mm) để đảm bảo khả năng chịu áp suất.
Các lỗ kết nối: Nhiều lỗ bu lông được phân phối chu vi để cố định với thân van; Trung tâm có thể có một lỗ quan sát (với nắp trong suốt) hoặc giao diện áp suất.
Niêm phong rãnh: Bề mặt khớp giữa tấm nắp và thân van thường có rãnh niêm phong hình vòng để lắp miếng đệm hoặc vòng chữ O.
Phân loại (theo loại van áp suất tương ứng):
Áp suất duy trì tấm nắp van: Được lắp đặt trên van duy trì áp suất ở đầu ra của thiết bị tách khí, nó chịu được áp suất bên trong của thiết bị tách để đảm bảo rằng hệ thống thiết lập áp suất đủ trước khi cho phép đầu ra không khí nén.
Tấm vỏ van dỡ tải: Được sử dụng để kiểm soát việc tải/dỡ tải máy nén khí, tấm nắp cần hợp tác với cơ hoành hoặc piston để truyền tín hiệu áp suất và đạt được sự mở và đóng của van.
Tấm nắp van an toàn: Bảo vệ lõi lò xo và van bên trong van an toàn để đảm bảo rằng van an toàn có thể nhảy và giảm áp lực một cách đáng tin cậy khi xảy ra quá áp.
Các thông số và vật liệu chính
Các tham số cốt lõi:
Kích thước: Đường kính ngoài, đường kính của vòng tròn phân phối lỗ bu lông và kích thước của rãnh niêm phong cần phải được khớp hoàn toàn với thân van để đảm bảo độ niêm phong lắp đặt.
Khả năng chịu áp suất: Nó cần đáp ứng áp suất làm việc của van áp suất tương ứng (như tấm nắp van an toàn cần phải chịu được hơn 1,1 ~ 1,2 lần áp suất định mức của hệ thống).
Độ chính xác bề mặt: Độ phẳng và độ nhám của bề mặt khớp cần đáp ứng các tiêu chuẩn (thường là độ phẳng ≤ 0,1mm/m, độ nhám RA ≤ 3,2μm), tránh rò rỉ do độ bám dính kém.
Vật liệu phổ biến:
Gang (HT250): Chi phí thấp, độ cứng tốt, phù hợp với áp suất thấp (≤1MPa), môi trường không ăn mòn.
Hợp kim nhôm (ADC12): Trọng lượng nhẹ, chống ăn mòn, thường được sử dụng trong van áp suất của máy nén khí cỡ trung bình.
Thép carbon (thép Q235 hoặc 45#): cường độ cao, phù hợp với van áp suất cao (> 1MPa), một số cần mạ kẽm hoặc sơn để phòng ngừa rỉ sét.
