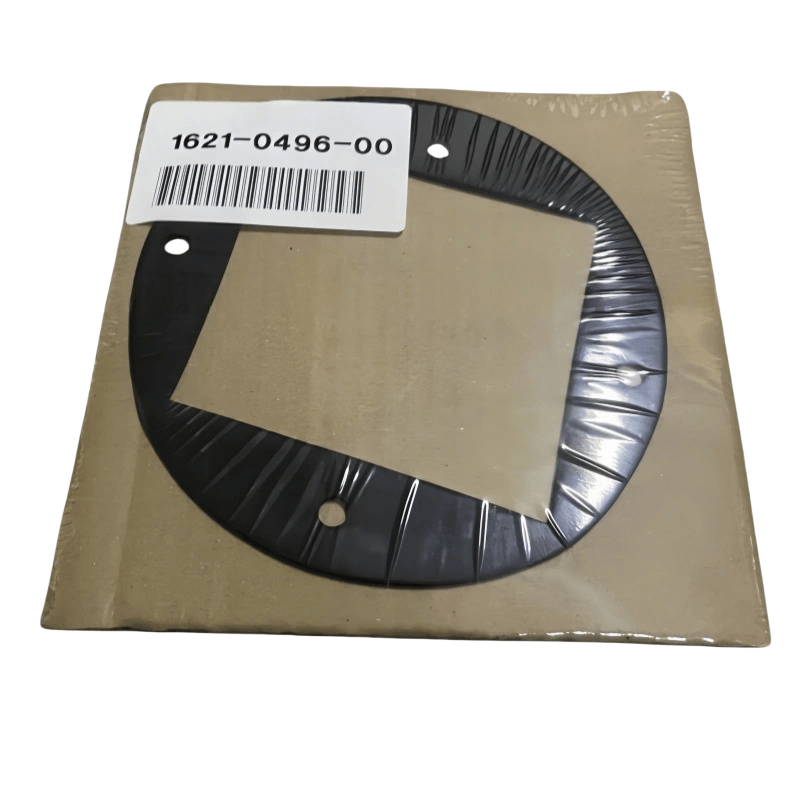

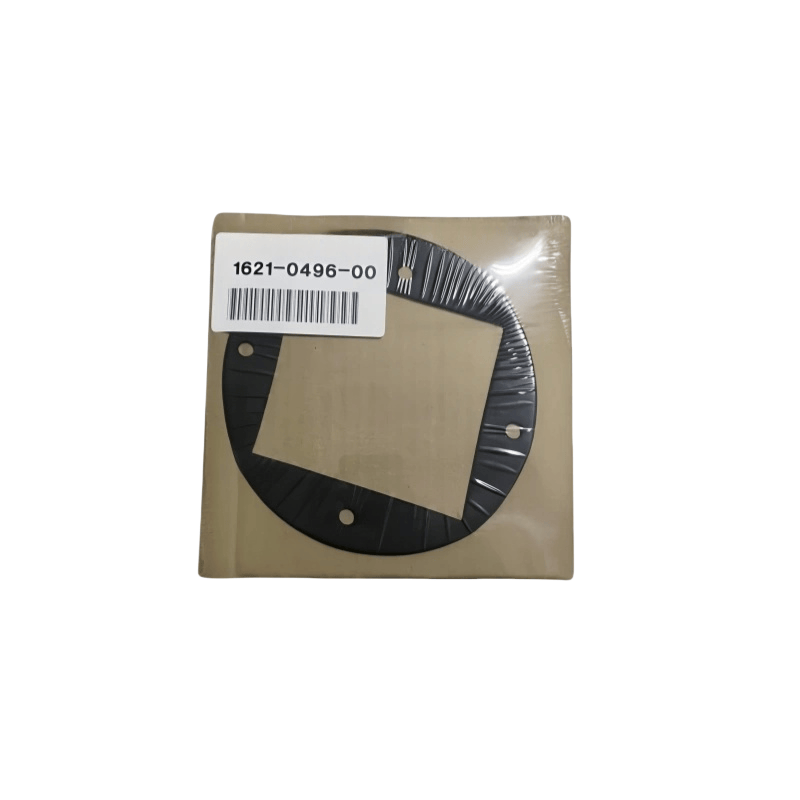

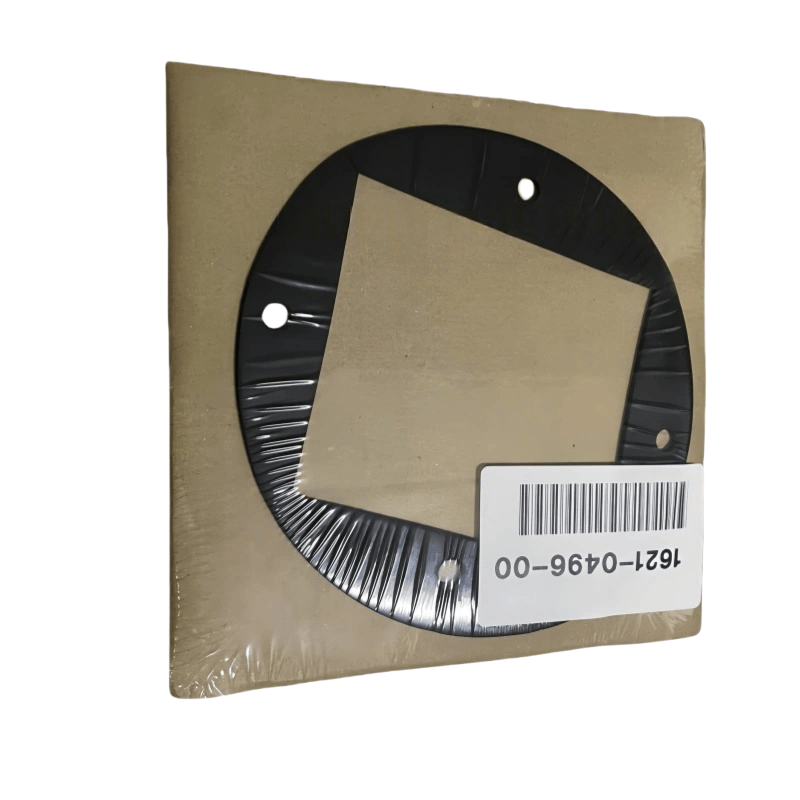

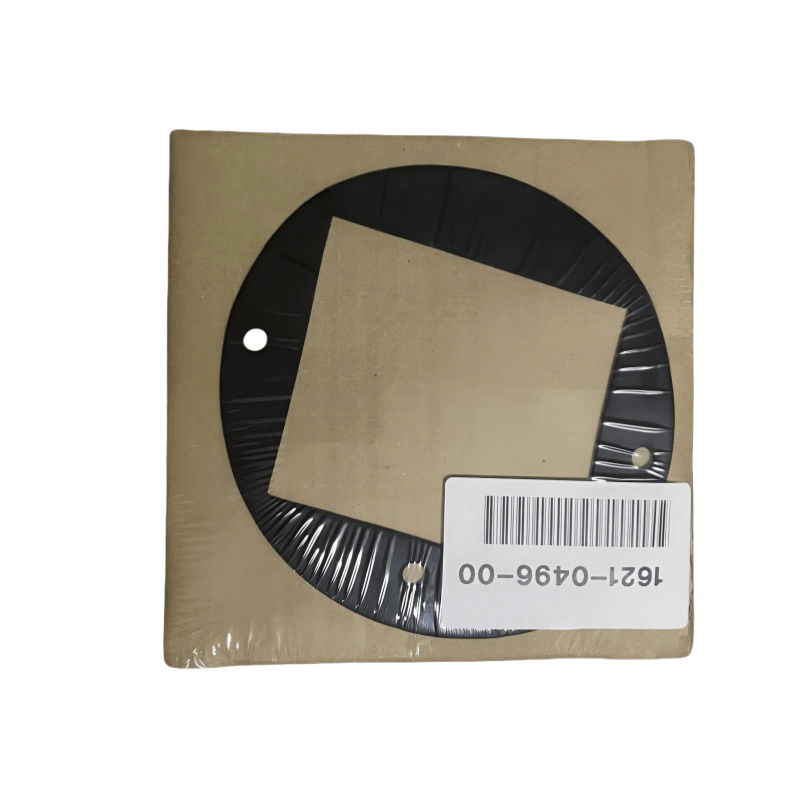

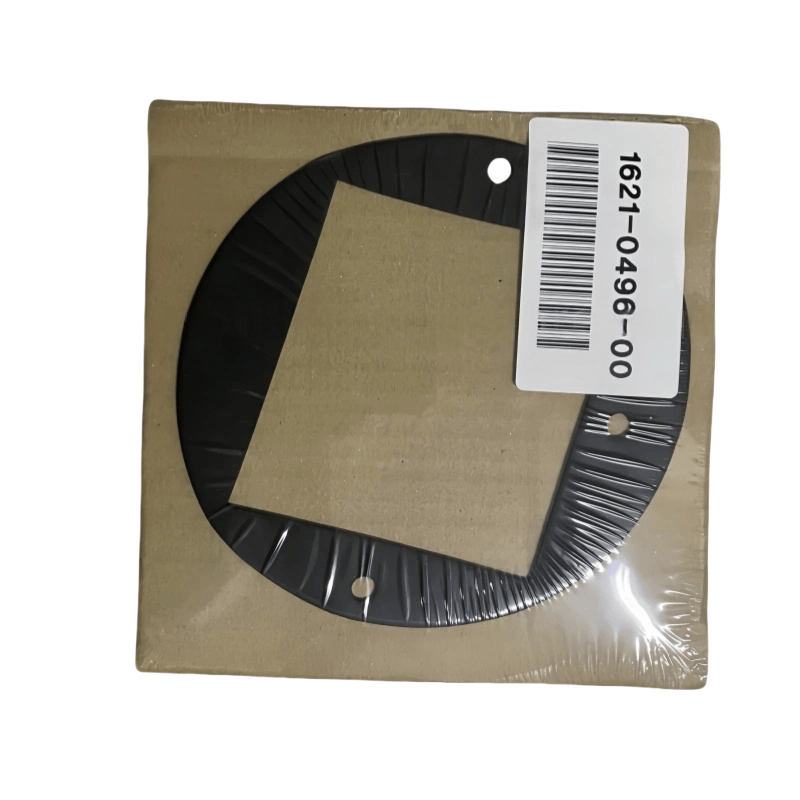

Atlas Copco 1621049600 Chức năng chính
Niêm phong và phòng ngừa rò rỉ: Thông qua biến dạng của chính nó (đàn hồi hoặc nhựa), nó lấp đầy độ không đồng đều của hai bề mặt giao phối để ngăn chặn rò rỉ không khí nén, bôi trơn dầu từ mặt bích, vỏ cuối, giao diện đường ống, v.v.
Bộ đệm và bảo vệ: Giảm ma sát trực tiếp và sốc rung giữa các thành phần kết nối (như kim loại và kim loại), bảo vệ các bề mặt tiếp xúc khỏi vết trầy xước hoặc nghiền.
Các khoảng trống bù: hấp thụ những thay đổi trong khoảng cách tại các bề mặt giao phối do lỗi sản xuất, độ lệch lắp ráp hoặc biến đổi nhiệt độ, duy trì hiệu ứng niêm phong ổn định.
Phân bố lực đồng đều: Phân phối áp suất của bu lông hoặc ốc vít đều trên các bề mặt giao phối, tránh căng thẳng cục bộ quá mức gây ra biến dạng thành phần.
Các loại và kịch bản ứng dụng phổ biến
Dựa trên các vật liệu và cấu trúc, nó chủ yếu được chia thành các loại sau:
Miếng đệm cao su
Vật liệu: cao su nitrile (kháng với dầu), cao su flo (kháng nhiệt độ cao, ăn mòn hóa học), cao su silicon (kháng nhiệt độ cao và thấp), v.v.
Các tính năng: Độ đàn hồi tốt, hiệu suất niêm phong tuyệt vời, phù hợp với áp suất thấp (≤1MPa), nhiệt độ bình thường hoặc kịch bản nhiệt độ trung bình.
Ứng dụng: Giao diện làm mát dầu, khớp ống nước, bề mặt giao phối mặt bích áp suất thấp, niêm phong cửa sổ quan sát, v.v.
Miếng đệm kim loại
Vật liệu: đồng, nhôm, thép carbon thấp, thép không gỉ, v.v ... Loại:
Vòng đệm phẳng: Được sử dụng cho các bề mặt khớp của các thành phần kim loại để tăng cường niêm phong và phân phối áp suất;
Vòng đệm bánh răng: Có răng hình vòng trên bề mặt, đạt được niêm phong thông qua biến dạng của răng, phù hợp cho các kịch bản áp suất trung bình và cao;
Vòng đệm sóng: Có độ co giãn nhất định và có thể bù cho các thay đổi khoảng cách, phù hợp cho các khu vực dễ bị rung.
Ứng dụng: Mặt bích cơ thể hình trụ áp suất cao, nắp cuối tách khí, ghế niêm phong trục chính, v.v., ở các khu vực áp suất cao.
Vòng đệm tổng hợp
Cấu trúc: Khung kim loại (như đồng, thép không gỉ) được phủ bằng cao su, amiăng hoặc vật liệu niêm phong than chì, cân bằng sức mạnh của kim loại và hiệu suất niêm phong của phi kim loại.
Các tính năng: Chống áp suất cao (lên đến 10MPa trở lên), kháng nhiệt độ cao, phù hợp cho các điều kiện làm việc phức tạp.
Ứng dụng: Vụ vít Muff Main Cover, mặt bích của van áp suất cao, các bộ phận kết nối giữa các thiết bị tách khí và xi lanh.
Vòng đệm amiăng / không phải là asbestos
Vật liệu: amiăng (vật liệu truyền thống, dần dần được thay thế do các mối quan tâm về môi trường) hoặc các sợi không phải là asbestos (như sợi thủy tinh, sợi aramid) kết hợp với cao su.
Các tính năng: Điện trở nhiệt tốt (-50 ~ 200), chi phí thấp, phù hợp cho niêm phong trung bình và áp suất thấp.
Ứng dụng: Vỏ xi lanh máy piston cũ, mặt bích ống xả, v.v.
Các tham số chính và lựa chọn
Các thông số kích thước: Đường kính bên trong, đường kính ngoài, độ dày cần phải được khớp nghiêm ngặt với các lỗ bu lông và kích thước mặt bích của phần kết nối, quá lớn sẽ gây khó khăn lắp đặt, quá nhỏ sẽ không bao phủ bề mặt niêm phong.
Áp suất làm việc: Áp suất thấp (≤1MPa) có thể chọn vòng đệm cao su hoặc không phải là Asbestos; Áp suất trung bình và cao (1 ~ 10MPa) cần chọn vòng đệm kim loại hoặc composite.
Nhiệt độ làm việc: Nhiệt độ bình thường (-20 ~ 80 ℃) có thể chọn vòng đệm cao su nitrile; Nhiệt độ cao (80 ℃ ~ 200) Cần chọn vòng đệm composite fluororubber, kim loại hoặc than chì.
Khả năng tương thích của phương tiện truyền thông: phù hợp với phương tiện tiếp xúc (không khí, dầu bôi trơn, chất làm mát, v.v.), chẳng hạn như cao su nitrile cho các kịch bản chống dầu, fluororubber hoặc thép không gỉ cho các kịch bản chống ăn mòn.
Điểm cài đặt và bảo trì
Chuẩn bị trước khi cài đặt:
Làm sạch các vết dầu, rỉ sét, vữa trên bề mặt khớp, đảm bảo bề mặt phẳng và sạch sẽ;
Kiểm tra xem các vòng đệm có vết nứt, hư hỏng hoặc lão hóa (chẳng hạn như vòng đệm cao su cứng) và không sử dụng những người không đủ tiêu chuẩn.
Cài đặt chính xác:
Các vòng đệm phải được đặt ở giữa và đặt để đảm bảo độ che phủ hoàn toàn của bề mặt niêm phong, tránh bù gây rò rỉ cục bộ;
Khi siết chặt các bu lông, áp dụng lực đồng đều (theo trình tự chéo), tránh thắt chặt quá mức có thể nghiền nát các vòng đệm hoặc thắt chặt có thể dẫn đến niêm phong kém;
Trước khi lắp đặt vòng đệm kim loại, áp dụng một lượng nhỏ chất trám (như chất bịt kín silicon) để tăng cường hiệu ứng niêm phong (không cần thiết, tùy thuộc vào công việc
