Atlas Copco, các chức năng chính của vòng chính của Copco
Các bộ phận niêm phong đặc biệt: Trong các bề mặt khớp không tròn của máy nén khí (chẳng hạn như các điểm kết nối không tròn giữa thân xi lanh và lớp phủ cuối, và các điểm kết nối của các lỗ hổng không đều), các vòng có hình dạng đặc biệt lấp đầy các khoảng trống và đạt được chính xác bằng cách khớp chính xác với các bề mặt tiếp xúc, ngăn chặn khí đốt hoặc dầu.
Định vị và giới hạn chính xác: Trong các vị trí cài đặt đặc biệt của các thành phần như cánh quạt, vòng bi và piston, các vòng có hình đặc biệt có thể hạn chế sự dịch chuyển trục hoặc hướng tâm của các thành phần, đảm bảo chuyển động của chúng trong phạm vi được thiết kế và tránh nhiễu với các phần khác.
Sự đệm và hấp thụ sốc: Một số vòng đặc biệt của vật liệu đàn hồi (như vật liệu cao su hoặc vật liệu composite) có thể hấp thụ độ rung và sốc trong quá trình vận hành thành phần, giảm nhiễu và hao mòn, và bảo vệ các bộ phận giao phối chính xác.
Hướng dẫn và hỗ trợ: Trong các quỹ đạo không chuẩn của các thành phần chuyển động đối ứng như piston và thanh trượt, các vòng có hình đặc biệt có thể cung cấp các chức năng hướng dẫn ổn định, đảm bảo độ chính xác và độ mịn của chuyển động.
Các loại và kịch bản ứng dụng phổ biến
Niêm phong những chiếc nhẫn hình đặc biệt
Cấu trúc: Mặt cắt ngang chủ yếu là hình thang, hình nêm hoặc hình dạng không đều với môi, và các vật liệu thường là cao su kháng dầu, polytetrafluoroetylen (PTFE) hoặc vật liệu composite bằng kim loại.
Ứng dụng: Các rãnh niêm phong hình dạng đặc biệt trên nắp cuối của máy nén khí vít, bề mặt khớp không tròn giữa nắp xi lanh và thân xi lanh của máy nén khí loại piston, giao diện đặc biệt của máy tách dầu, v.v.
Các tính năng: Hình dạng hoàn toàn phù hợp với rãnh niêm phong, đạt được sự niêm phong thông qua biến dạng nén, phù hợp cho các bề mặt niêm phong không chuẩn.

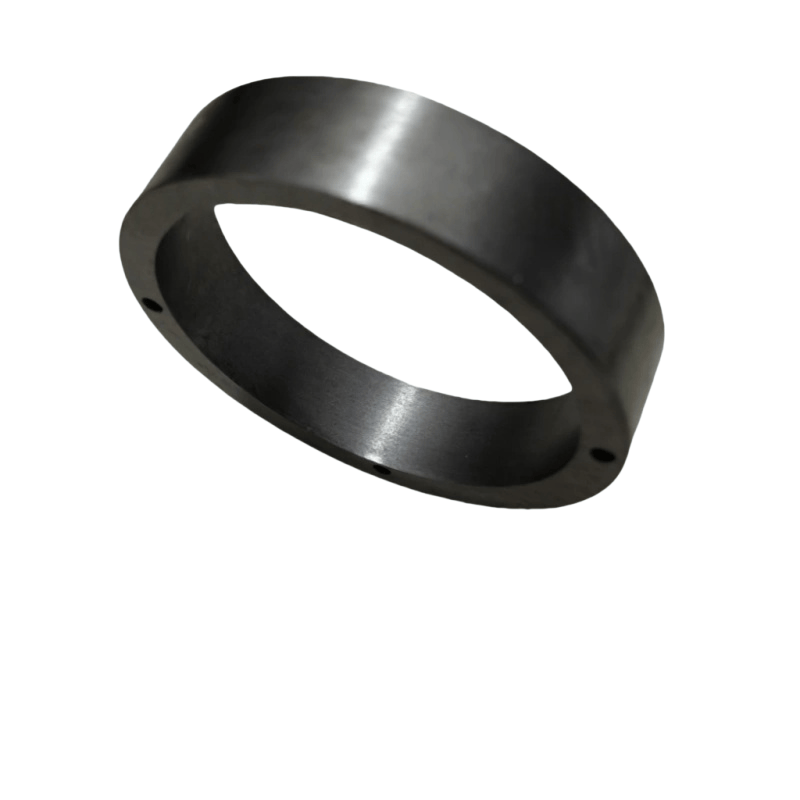

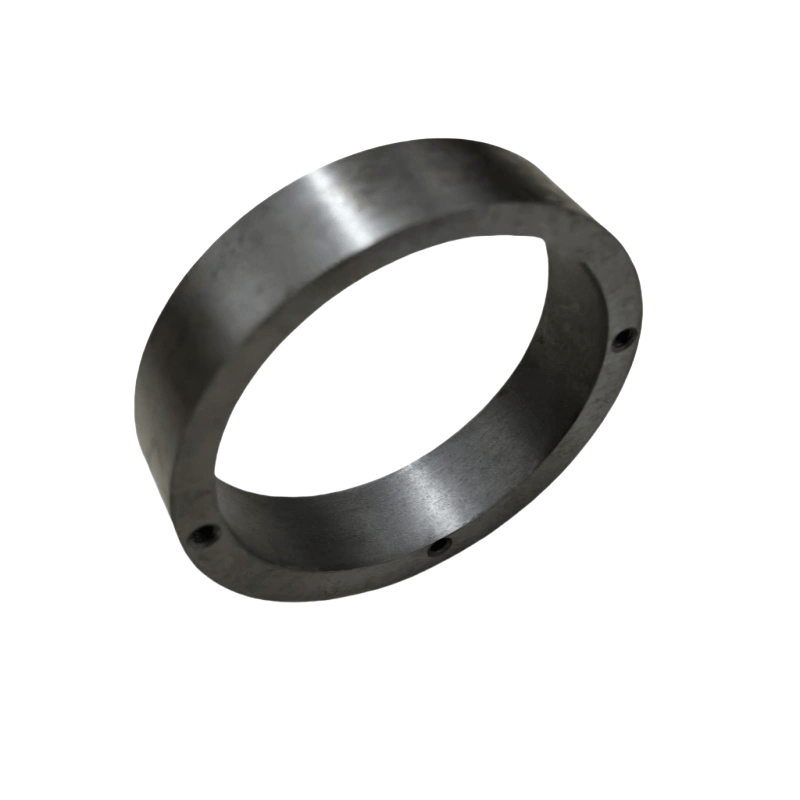

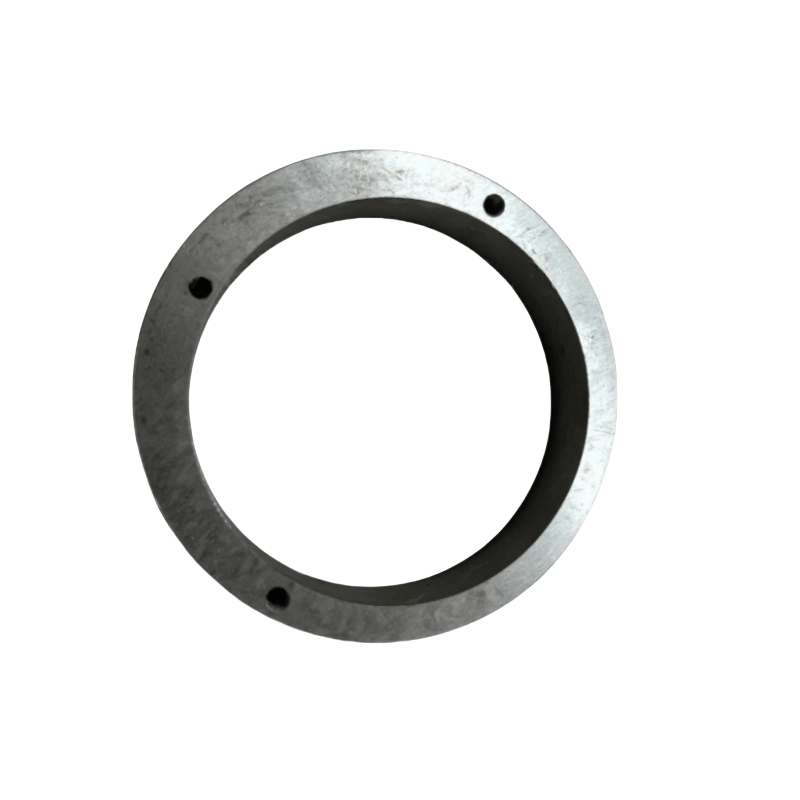

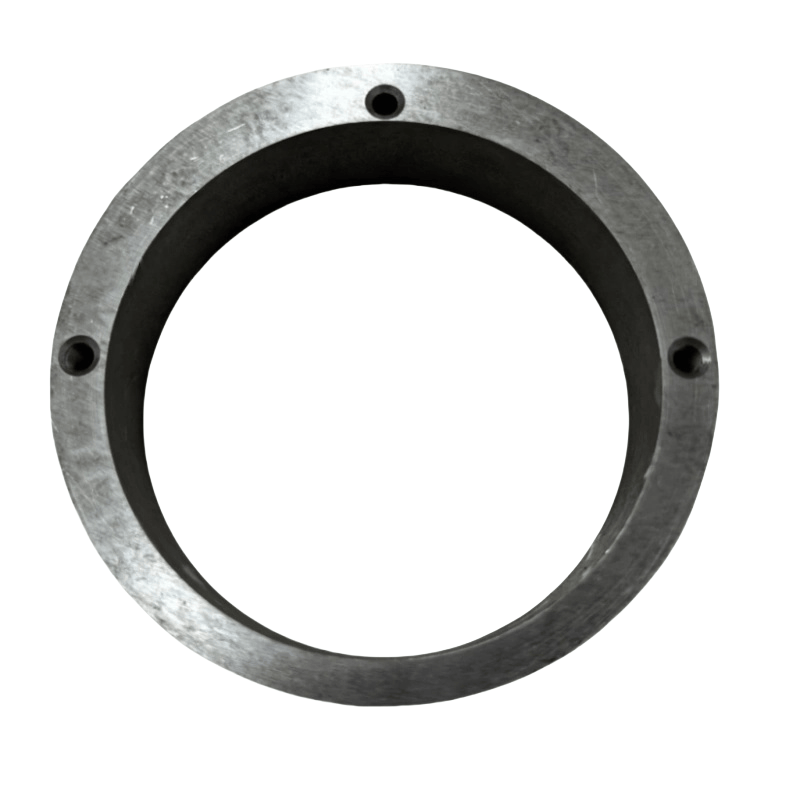

Định vị các vòng hình đặc biệt
Cấu trúc: Chủ yếu được làm bằng kim loại (như thép carbon, thép không gỉ), mặt cắt ngang có thể có hình chữ L, hình chữ T hoặc bước, với dung sai kích thước chính xác.
Ứng dụng: Định vị trục của rôto vít kép, điều chỉnh khoảng cách của ghế ổ trục và vỏ, tách thành phần trong trục khuỷu, v.v.
Các tính năng: Độ cứng tốt, độ chính xác kích thước cao (dung sai thường ≤ ± 0,02mm), đảm bảo độ chính xác của vị trí tương đối của các thành phần.
Bộ đệm các vòng hình đặc biệt
Cấu trúc: Được làm bằng vật liệu đàn hồi (như cao su nitrile, polyurethane), mặt cắt có thể là rỗng hoặc có các rãnh, với khả năng nén nhất định.
Ứng dụng: Các khu vực đệm giữa các tấm van và ghế van, giữa lớp piston và nắp xi lanh, các điểm kết nối của các thành phần dễ bị rung.
Các tính năng: Có thể hấp thụ năng lượng tác động, giảm tiếp xúc cứng giữa các bộ phận kim loại, và nhiễu và hao mòn thấp hơn.
Hướng dẫn các vòng hình đặc biệt
Cấu trúc: Được làm bằng các vật liệu chống mài mòn (như hợp kim đồng, gang xâm nhập than chì), lỗ bên trong hoặc vòng tròn bên ngoài có hình dạng không chuẩn (như hình elip, hình vòng với các khe chính).
Ứng dụng: Hướng dẫn chuyển động đối ứng của pít-tông hình đặc biệt, hỗ trợ các bộ phận của trục lệch tâm, v.v.
Các tính năng: Hệ số ma sát thấp, khả năng chống mài mòn tốt, đảm bảo độ mịn của quỹ đạo chuyển động không chuẩn.
Các thông số và vật liệu chính
Các tham số cốt lõi:
Kích thước hình dạng: phải được khớp hoàn toàn với khoang hoặc rãnh của vị trí cài đặt, bao gồm các kích thước của mặt cắt hình có hình đặc biệt (như chiều dài, chiều rộng, góc, v.v.).
Độ chính xác dung sai: đặc biệt là dung sai chiều và dung sai vị trí hình dạng của các bề mặt giao phối (như song song, vuông góc), ảnh hưởng trực tiếp đến hiệu ứng niêm phong hoặc định vị.
Hiệu suất làm việc: Chọn vật liệu thích hợp dựa trên các yêu cầu của các điều kiện làm việc (ví dụ: -20 ℃ ~ 150 ℃ phổ biến, kháng áp suất 0,7 ~ 2MPa, điện trở hao mòn, v.v.).
Vật liệu phổ biến:
Vật liệu kim loại: Thép carbon (để định vị), thép không gỉ (đối với khả năng chống ăn mòn), hợp kim đồng (đối với hướng dẫn chống mài mòn), phù hợp cho các kịch bản có độ bền cao và độ chính xác cao.
Vật liệu phi kim loại: Cao su kháng dầu (để niêm phong, đệm), polytetrafluoroetylen (để niêm phong ma sát thấp), vật liệu composite (như kim loại + composite cao su, kết hợp độ cứng và độ đàn hồi).
Điểm cài đặt
Các biện pháp phòng ngừa cài đặt:
Vị trí cài đặt của vòng hình đặc biệt là duy nhất và nó phải được định vị nghiêm ngặt theo bản vẽ lắp ráp để tránh lỗi cài đặt hoặc sai lệch (một số vòng có hình đặc biệt có hướng).
Trước khi lắp đặt, hãy làm sạch các khối và tạp chất trên các bề mặt giao phối. Đối với các vòng hình đặc biệt đàn hồi, tránh sử dụng các công cụ sắc nét để cầm và gây trầy xước hoặc nước mắt. Đối với các vòng hình đặc biệt kim loại, cần chú ý đến giải phóng mặt bằng giữa chúng. Nếu chúng quá chật, nó có thể gây khó khăn trong lắp ráp hoặc gây nhiễu thành phần; Nếu chúng quá lỏng lẻo, nó sẽ ảnh hưởng đến độ chính xác định vị.
