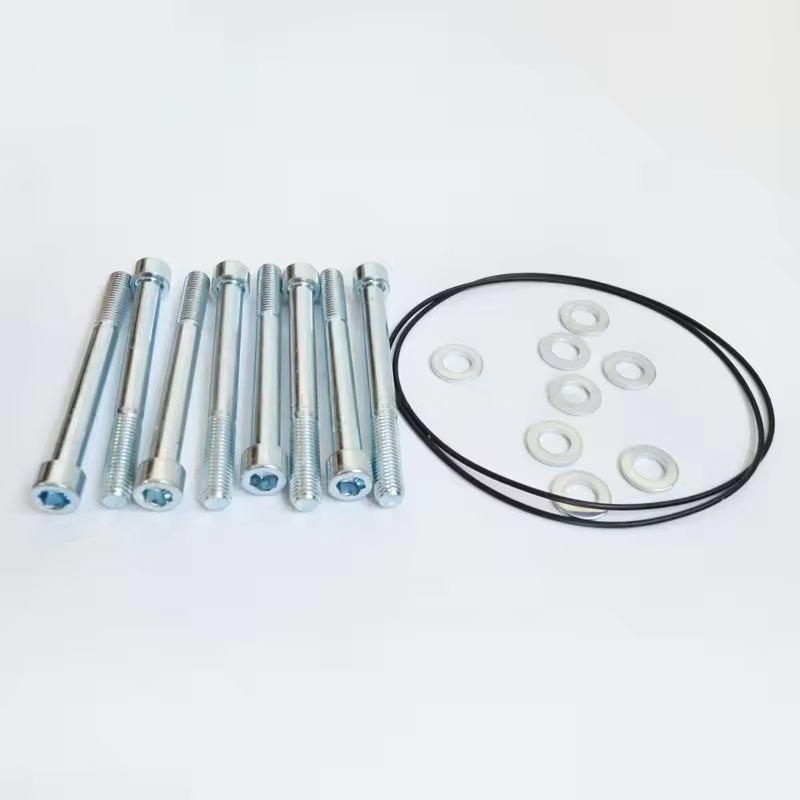

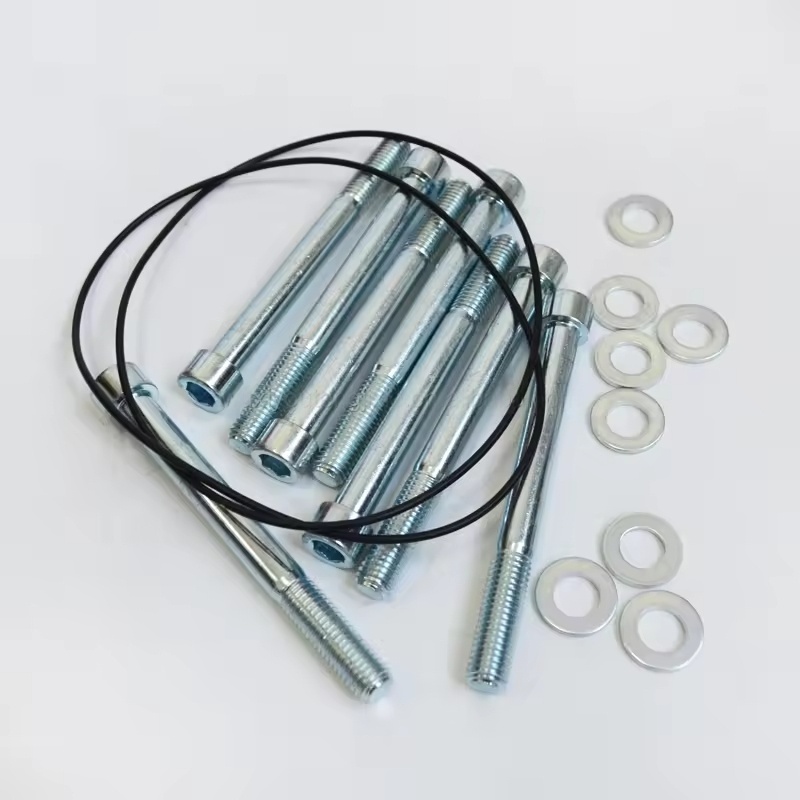

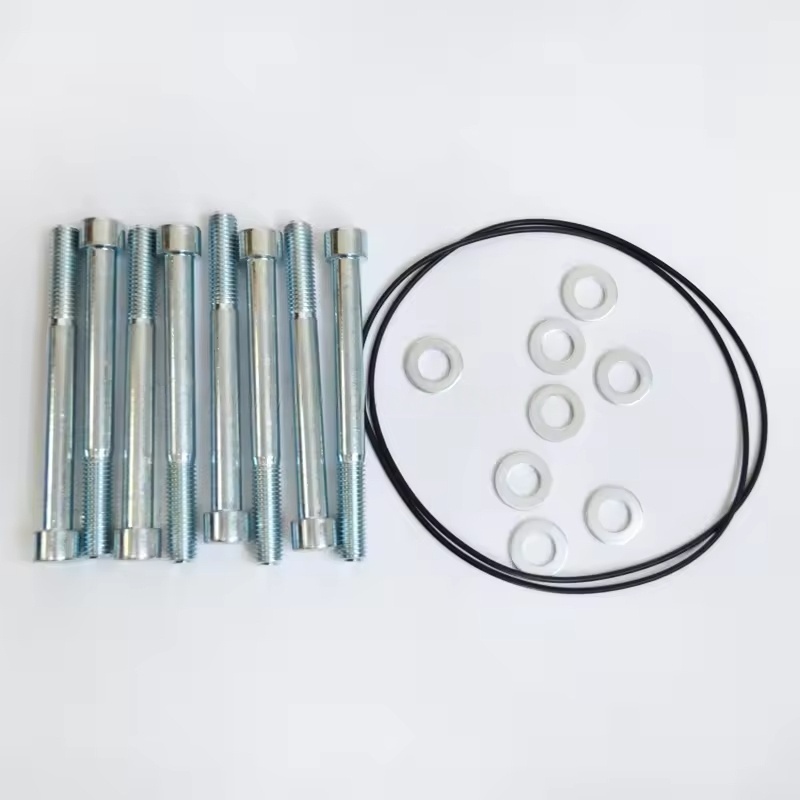

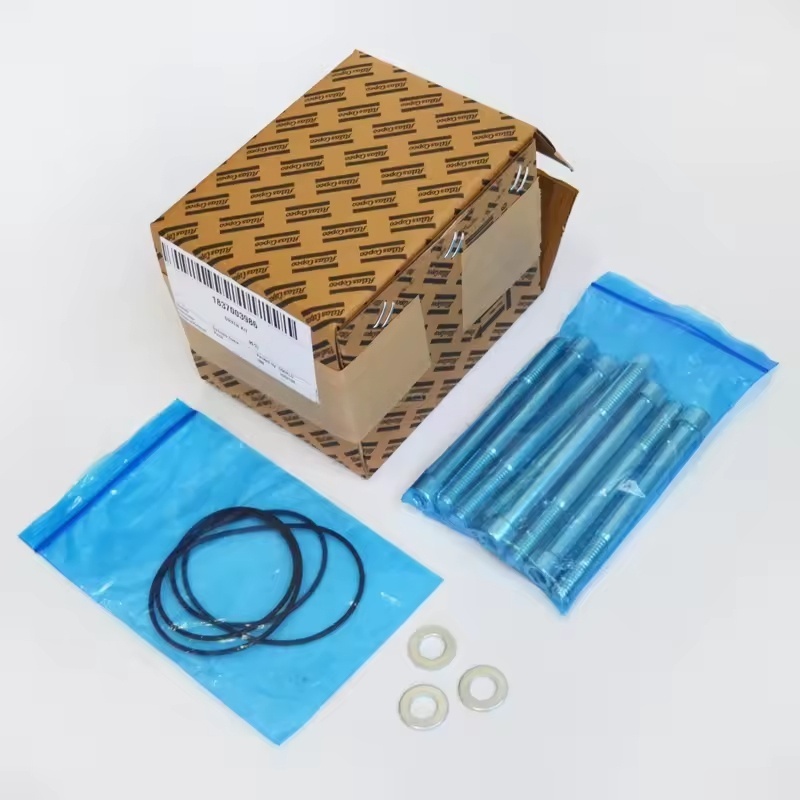

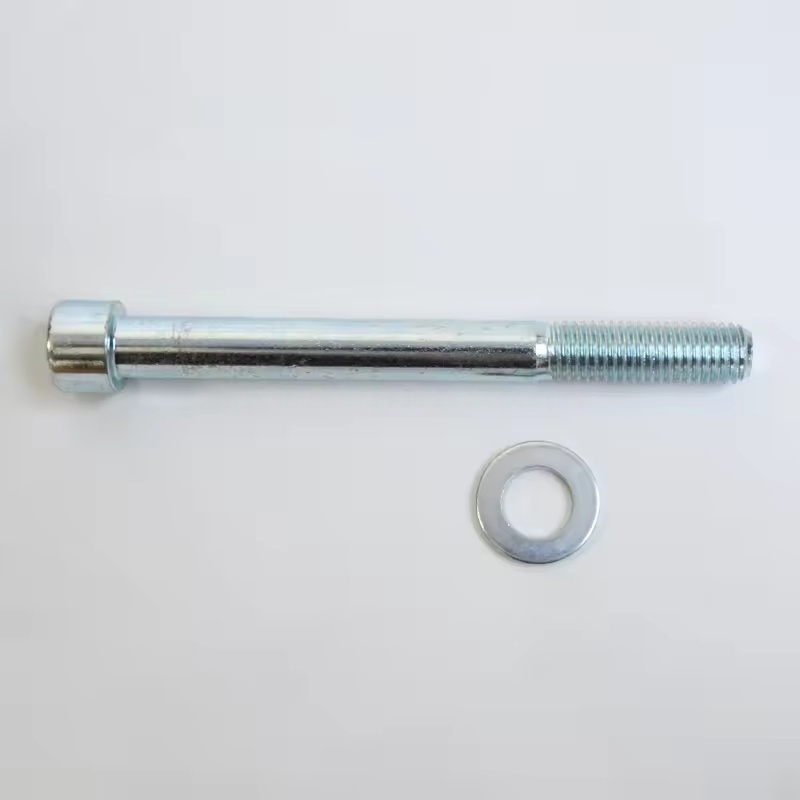

Bản gốc Atlas Copco1837003986 Bộ máy sấy cho máy nén khí

Các thành phần chính của máy sấy hấp phụ Atlas Copco (như loạt DD/CD) là:

Tháp hấp phụ kép

Các thành phần cốt lõi thường là hai tháp chống áp suất song song, chứa đầy các chất hấp phụ hiệu suất cao (như sàng phân tử, alumina hoạt hóa), xen kẽ giữa sự hấp phụ (không khí nén) và tái tạo (loại bỏ độ ẩm), đảm bảo cung cấp không khí liên tục.

Nhóm van điều khiển

Bao gồm các van điện từ, van khí nén, v.v., là sự hợp tác của hệ thống điều khiển để kiểm soát chính xác việc chuyển đổi các tháp hấp phụ, ống xả tái tạo, tăng áp lực, v.v., đảm bảo máy sấy hoạt động trong một vòng kín.

Hệ thống tái sinh

Atlas Copco nóng (đối với một số mô hình): Được sử dụng cho phần tử gia nhiệt trong "Tái tạo nóng", cung cấp nhiệt để tái tạo các chất hấp phụ (như máy sưởi điện), cải thiện hiệu quả tái tạo.

Van bướm ga / lưu lượng kế: Kiểm soát dòng chảy và áp suất của khí tái sinh, đảm bảo hiệu ứng tái sinh trong khi giảm tổn thất nén không khí.

Ống xả

Được cài đặt tại cổng xả tái sinh, nó làm giảm tiếng ồn ống xả và đáp ứng các yêu cầu bảo vệ môi trường.

Lọc

Lình lọc trước (loại bỏ dầu, bụi) và sau lọc (loại bỏ bụi khỏi chất hấp phụ), bảo vệ chất hấp phụ và cải thiện chất lượng của không khí đầu ra. Hệ thống điều khiển

Nó bao gồm các bộ điều khiển PLC, màn hình cảm ứng (đối với một số mô hình), cảm biến (áp suất, nhiệt độ), v.v., để đạt được hoạt động tự động, giám sát trạng thái và báo động lỗi.

Thiết bị thoát nước

Nó xả nước ngưng tụ được tạo ra trong quá trình tái sinh của tháp hấp phụ.

Ii. Các thành phần của máy sấy lạnh (như sê -ri FD)

Pre-Cooler / thiết bị bay hơi

Thường là một bộ trao đổi nhiệt tấm hiệu quả. Bộ làm mát trước được sử dụng để thu hồi nhiệt không khí lạnh và giảm nhiệt độ không khí; Máy bay hơi trực tiếp làm mát không khí nén qua chất làm lạnh, khiến hơi nước ngưng tụ.

Máy nén lạnh

Lõi của hệ thống làm lạnh, sử dụng máy nén hiệu quả (như loại xoáy), để cung cấp khả năng làm mát liên tục.

Ngưng tụ

Đó là làm mát bằng không khí hoặc làm mát bằng nước, chuyển đổi chất làm lạnh từ khí thành trạng thái lỏng và giải phóng nhiệt.

Van mở rộng / ống mao quản

Kiểm soát dòng chất lạnh và giảm áp suất, đảm bảo bay hơi hiệu quả và hấp thụ nhiệt của chất làm lạnh trong thiết bị bay hơi.

Phân tách không khí

Tách nước chất lỏng được tạo ra sau khi không khí nén, thường sử dụng thiết kế ly tâm hoặc vách ngăn.

Thiết bị thoát nước tự động

Nó xả nước ngưng tụ được thu thập bởi thiết bị tách, chủ yếu là loại điện tử hoặc phao, đảm bảo thoát nước kỹ lưỡng và không có rò rỉ không khí nén.

Lọc

Bộ lọc trước (loại bỏ dầu và bụi) bảo vệ máy sấy, và một số mô hình có chứa một bộ lọc để lọc không khí. Hệ thống điều khiển

Nó bao gồm bộ điều khiển nhiệt độ, công tắc áp suất, đèn báo, v.v., để theo dõi nhiệt độ và áp suất của hệ thống làm lạnh, và đạt được sự tự động khởi động và bảo vệ lỗi.

Iii. Các thành phần phụ trợ chung

Đồng hồ đo áp suất / nhiệt kế: Hiển thị áp suất đầu vào và đầu ra và nhiệt độ trong thời gian thực, tạo điều kiện cho giám sát hoạt động.

Van an toàn: Tự động giải phóng áp suất khi áp suất hệ thống vượt quá giới hạn, đảm bảo an toàn cho thiết bị.

Cơ sở / khung: Tích hợp tất cả các thành phần để dễ dàng cài đặt và bảo trì.
