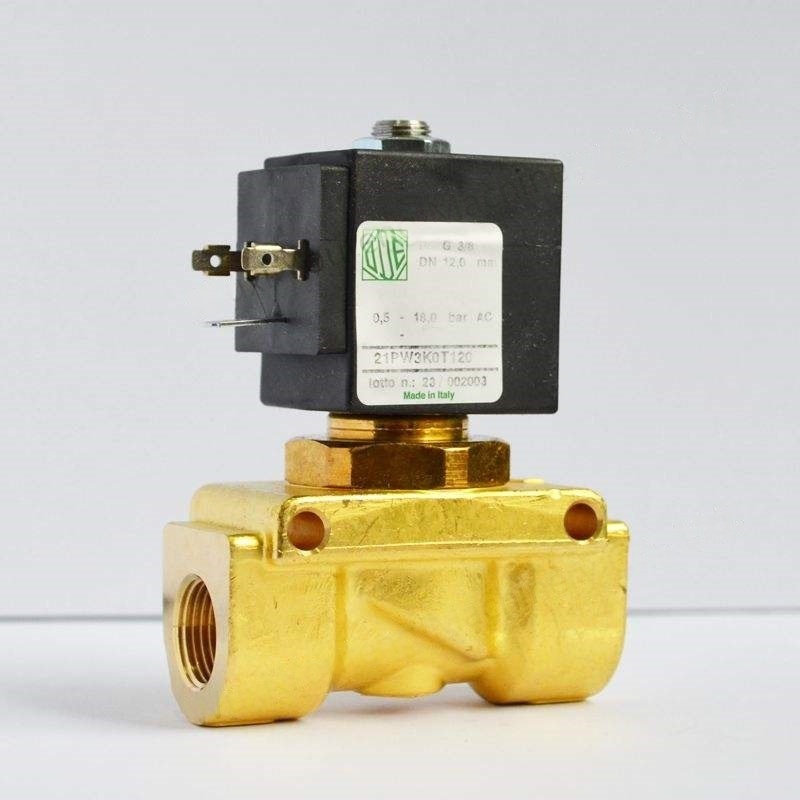

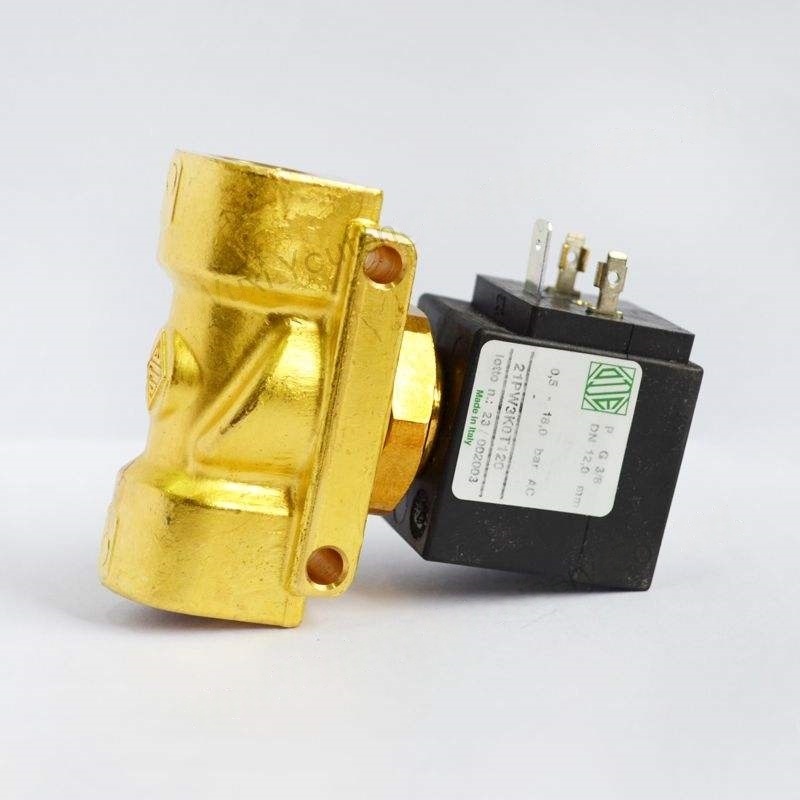

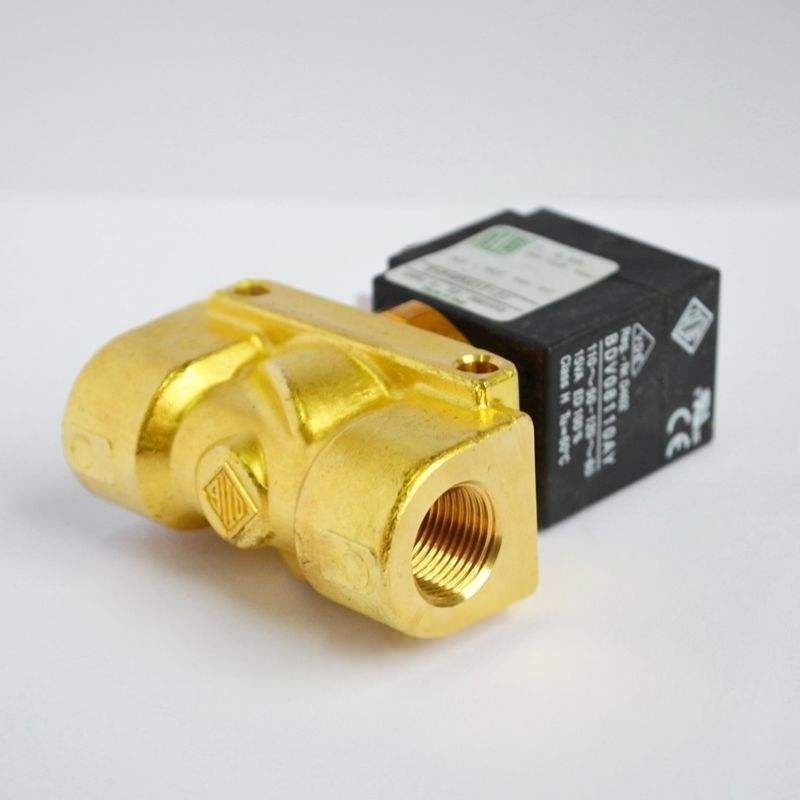

Atlas Copco biến tần van điện từ GA37VSD Model 1089058009 cho máy nén công nghiệp

Các chức năng và mục đích chính

Điều chỉnh áp suất động

Máy nén khí tần số thay đổi điều chỉnh tốc độ động cơ trong thời gian thực theo nhu cầu ở đầu tiêu thụ khí, trong khi van điện từ tần số thay đổi đáp ứng đồng bộ với tín hiệu hệ thống điều khiển. Bằng cách điều chỉnh thể tích lượng (như kiểm soát mức độ mở của van nạp) và thể tích dầu trở lại, áp suất hệ thống luôn được duy trì trong phạm vi đã đặt, tránh biến động áp suất do biến thể tải.

Đang tải / dỡ tải chuyển đổi

Khi nhu cầu khí thay đổi, van điện từ nhận được hướng dẫn từ bộ điều khiển tần số biến và nhanh chóng chuyển trạng thái van:

Khi tải, kênh nạp được mở để cho phép không khí vào buồng nén;

Khi dỡ hàng, kênh nạp hoặc thông hơi được đóng lại, giảm mức tiêu thụ năng lượng không cần thiết.

Kiểm soát phụ trợ để tách khí

Trong máy nén khí tần số biến thể loại vít, một số van điện từ được sử dụng để kiểm soát dòng dầu trở lại của bộ tách khí khí để đảm bảo rằng lưu thông dầu bôi trơn phù hợp với quá trình nén, cải thiện hiệu quả tách khí.

Liên kết an toàn

Được liên kết với các cảm biến áp suất, cảm biến nhiệt độ, v.v., khi các điều kiện bất thường như quá áp hoặc quá nhiệt xảy ra trong hệ thống, van điện từ có thể nhanh chóng đáp ứng bằng cách cắt đứt lượng hoặc mở van cứu trợ để bảo vệ an toàn thiết bị.

Cấu trúc và tính năng

Phản ứng nhanh: Sử dụng ổ điện từ tần số cao, thời gian chuyển đổi van ngắn (thường là trong phạm vi mili giây), có khả năng đáp ứng các yêu cầu điều chỉnh tốc độ nhanh của hệ thống tần số biến.

Chống lại môi trường: Vật liệu cơ thể van chủ yếu là đồng hoặc thép không gỉ, và các thành phần niêm phong sử dụng cao su chống dầu và cao su chịu nhiệt độ cao (như cao su nitrile, fluororubber), có khả năng thích nghi với môi trường làm việc của hỗn hợp khí thải trong máy nén khí.

Khả năng thích ứng: Thông số kỹ thuật điện áp chủ yếu là DC24V (tương thích với bộ điều khiển tần số thay đổi), kích thước giao diện được thiết kế theo mô hình máy nén khí để đảm bảo kết nối kín với hệ thống đường ống.

Thiết kế tiêu thụ năng lượng thấp: Một số áp dụng các cuộn dây tiết kiệm năng lượng để giảm mức tiêu thụ năng lượng trong quá trình bật nguồn dài hạn, phù hợp với khái niệm tiết kiệm năng lượng của hệ thống tần số thay đổi.

Lỗi và bảo trì phổ biến

Bị mắc kẹt hoặc gặp trục trặc

Lý do: Dầu và tạp chất trong không khí nén tuân thủ lõi van hoặc ghế van, khiến van không mở hoặc đóng bình thường; Cuộn dây lão hóa hoặc hệ thống dây điện lỏng lẻo.

Điều trị: Tháo rời và làm sạch lõi van và ghế van, loại bỏ tạp chất; Kiểm tra giá trị điện trở của cuộn dây (thông thường nó phải nằm trong phạm vi danh nghĩa), sửa chữa hệ thống dây điện hoặc thay thế cuộn dây.

Sự rò rỉ

Lý do: Các thành phần niêm phong bị hao mòn hoặc tuổi, hoặc các bề mặt niêm phong của lõi van và ghế van bị trầy xước.

Điều trị: Thay thế các thành phần niêm phong chống dầu, mài và sửa chữa bề mặt niêm phong (trong trường hợp nghiêm trọng, thay thế thân van).

Độ trễ phản hồi

Lý do: Điện áp cung cấp năng lượng không ổn định hoặc mệt mỏi của lò xo bên trong trong thân van.

Điều trị: Kiểm tra đường dây cung cấp điện để đảm bảo điện áp đáp ứng các yêu cầu; Thay thế mùa xuân lâu đời.
