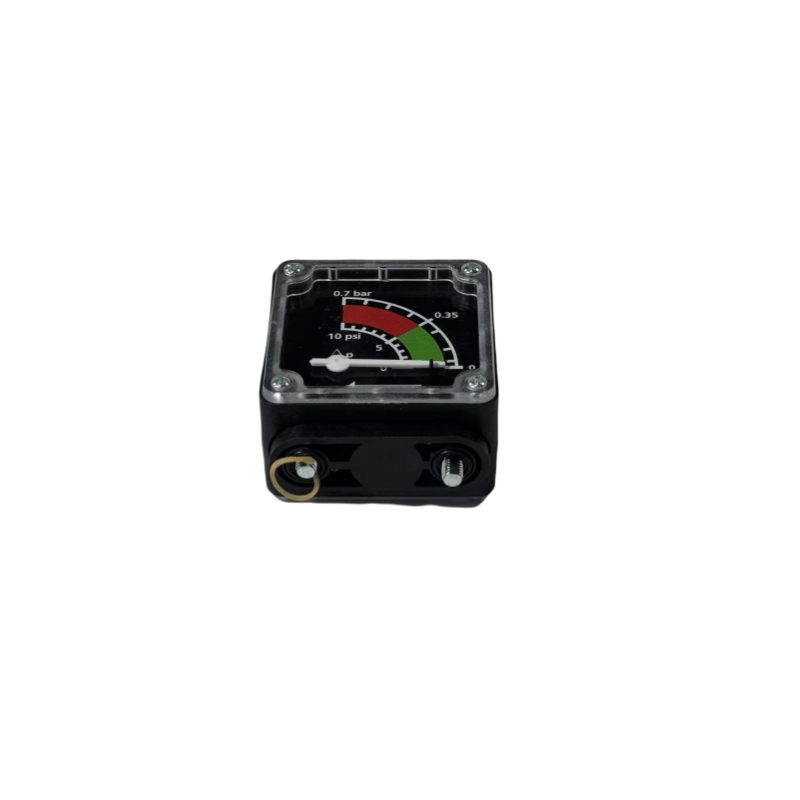

1624117200 Atlas Copco gốc Diff. Máy đo áp suất cho máy nén vít được tiêm dầu

I. Cấu trúc cơ bản và nguyên tắc làm việc của Atlas Copco Air Compresser Lauges

Các thành phần chính của đồng hồ đo áp suất máy nén khí bao gồm phần tử đàn hồi (cho áp suất cảm biến), cơ chế truyền (để biến dạng khuếch đại) và thiết bị chỉ dẫn (để hiển thị các bài đọc):

Phần tử đàn hồi: Loại phổ biến nhất là ống lò xo (một ống kim loại rỗng uốn cong thành hình C. Khi khí nén được đưa vào ống, ống lò xo trải qua biến dạng đàn hồi do áp suất bên trong, sau đó được truyền qua một thanh kết nối với cơ chế truyền.

Cơ chế truyền tải: bao gồm các bánh răng, đòn bẩy, v.v., nó khuếch đại biến dạng nhỏ của phần tử đàn hồi và điều khiển con trỏ quay.

Thiết bị chỉ dẫn: Thang đo quay số và con trỏ phối hợp với nhau để hiển thị trực tiếp giá trị áp suất (các đơn vị chung là MPA, Bar hoặc PSI).

Ii. Các loại phổ biến và kịch bản ứng dụng của đồng hồ đo áp suất máy nén khí Atlas Copco

Dựa trên nguyên tắc và cấu trúc đo lường, máy nén khí thường sử dụng đồng hồ đo áp suất của các loại sau:

Máy đo áp suất loại con trỏ thông thường

Các tính năng: Cấu trúc đơn giản, chi phí thấp, đọc trực quan, phù hợp cho hầu hết các hệ thống máy nén khí (như bể chứa không khí, giám sát áp lực đường ống chính).

Độ chính xác: Thông thường là 1.6 (lỗi cho phép ± 1,6%), đáp ứng các yêu cầu công nghiệp chung; Đối với các ứng dụng chính xác, có thể chọn lớp 1.0.

Máy đo áp lực địa chấn

Cấu trúc: Trường hợp chứa đầy dầu glycerol hoặc silicon để đệm tác động của rung động lên con trỏ và ngăn chặn jitter con trỏ và hao mòn thành phần bên trong.

Kịch bản ứng dụng: Máy nén khí di động, máy nén khí loại piston (có độ rung đáng kể) hoặc các hệ thống có dao động áp suất thường xuyên. Máy đo áp suất tiếp xúc điện

Chức năng: Ngoài việc chỉ ra áp suất, nó có thể phát hành tín hiệu điện khi áp suất vượt quá giới hạn đặt trước (giới hạn trên và dưới) và điều khiển bắt đầu và dừng máy nén khí hoặc kích hoạt báo động (chẳng hạn như dừng máy để bảo vệ khi áp suất vượt quá giới hạn trên).

Ứng dụng: Kiểm soát tự động các hệ thống máy nén khí ， đạt được điều chỉnh áp suất tự động.

Máy đo áp lực kỹ thuật số

Các tính năng áp suất đo được bằng cảm biến điện tử được hiển thị ở dạng kỹ thuật số trên màn hình LCD ， độ chính xác cao (thường trên 0,5 lớp) có thể được trang bị các chức năng ghi dữ liệu và giao tiếp (như giao diện RS485).

Áp dụng Hệ thống máy nén khí thông minh hoặc các tình huống yêu cầu kiểm soát áp suất chính xác (như phòng thí nghiệm, sản xuất chính xác).

Iii. Các thông số cốt lõi và mẹo lựa chọn cho ATLAS COPCO AIR Compresspress Paugh

Cần phải bao gồm áp suất làm việc thực tế của máy nén khí (thường là 0 ~ 1.6MPa, 0 ~ 2.5MPa) và khi chọn phạm vi, hãy làm theo nguyên tắc "áp suất làm việc phải nằm trong khoảng 1/3 đến 2/3 của phạm vi" mức độ chính xác

Đối với điều kiện làm việc thông thường, lớp 1.6 là đủ; Để đo lường hoặc kiểm soát chính xác, cấp độ 0,4 hoặc 0,25 (có lỗi thậm chí nhỏ hơn) là bắt buộc. Đặc tả giao diện

Các giao diện ren thường là M14 × 1.5, G1/4, NPT1/4, v.v. và cần phải khớp với giao diện của đường ống máy nén khí. Cài đặt có thể được thực hiện thông qua chuyển đổi bộ điều hợp.

Khả năng thích ứng môi trường

Nhiệt độ: -40 ~ 70 (loại tiêu chuẩn), đối với môi trường nhiệt độ cao, chọn các mô hình kháng nhiệt độ cao (như đồng hồ đo chống sốc chứa silicon).

Khả năng tương thích môi trường: Khi không khí nén chứa sương mù dầu, đảm bảo rằng các thành phần bên trong của máy đo có khả năng chống dầu; Đối với máy nén khí không có dầu, chọn vật liệu bằng thép không gỉ (để chống ăn mòn).

Cài đặt và sử dụng thông số kỹ thuật cho Atlas Copco Air Compresspress Paugh

Nó nên được lắp đặt ở vị trí dễ dàng quan sát và không rung (chẳng hạn như đỉnh của bể chứa không khí, đường ống đầu ra máy nén khí), tránh ánh sáng mặt trời trực tiếp hoặc gần với nguồn nhiệt (để ngăn nhiệt độ ảnh hưởng đến độ chính xác).

Lắp đặt ngang hoặc dọc (theo hướng được chỉ định trên mặt số), với góc nghiêng không vượt quá 30 °, nếu không nó sẽ gây ra lỗi đọc.

Yêu cầu cài đặt

Lắp một ống đệm (như ống cuộn hoặc van dừng): để giảm tác động của xung áp suất lên lõi đo và kéo dài tuổi thọ của nó.

Khí xả trước khi sử dụng ban đầu: Khi mở van, hoạt động từ từ để xả nước ngưng tụ hoặc tạp chất trong đường ống để ngăn ngừa thiệt hại cho các thành phần bên trong.

Hiệu chuẩn thường xuyên

Theo các yêu cầu đo lường, hiệu chỉnh ít nhất một lần một năm (bằng cách so sánh với đồng hồ đo áp suất tiêu chuẩn), nếu độ lệch là quá mức, nó cần được sửa chữa hoặc thay thế để đảm bảo các bài đọc chính xác (đặc biệt là đối với đồng hồ đo áp suất trong các bể chứa liên quan đến an toàn).
