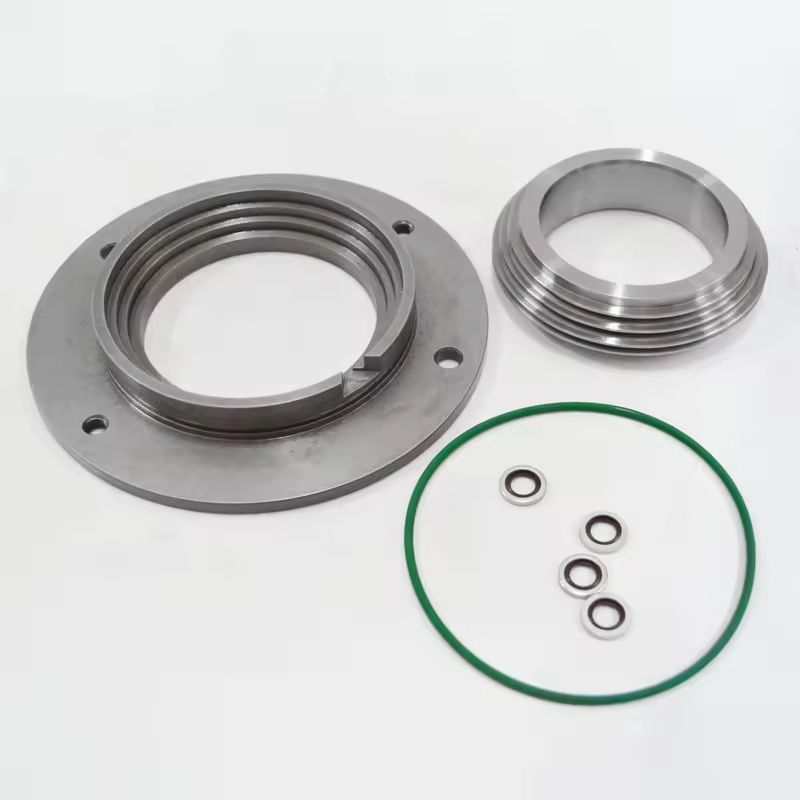

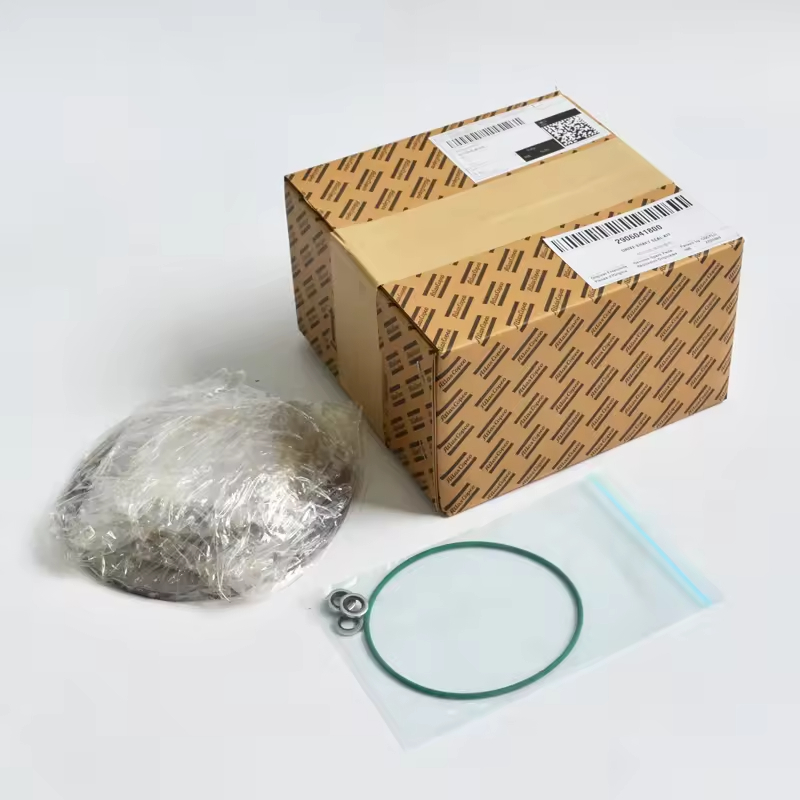

Các thành phần cốt lõi của bộ con dấu trục truyền cho máy nén khí Atlas Copco
Tùy thuộc vào mô hình, nó thường bao gồm:
Con dấu dầu chính (con dấu dầu cao su đóng khung hoặc con dấu dầu Polytetrafluoroethylen, kháng dầu, kháng nhiệt độ)
Bụi con dấu (ngăn ngừa tạp chất bên ngoài vào)
Ống lót từ tính (một số mô hình được trang bị, giảm hao mòn trực tiếp giữa trục và con dấu)
Miếng đệm O-ring hoặc niêm phong (niêm phong phụ trợ, phù hợp cho bề mặt lắp đặt của vỏ)
Các công cụ cài đặt (một số bộ dụng cụ gốc chứa bộ tháo rời và tay áo lắp ráp đặc biệt)
Các tính năng ứng dụng và các yêu cầu kỹ thuật
Khả năng tương thích vật liệu:
Các mô hình bôi trơn dầu (như sê-ri GA): Các niêm phong dầu chủ yếu sử dụng cao su nitrile (NBR) hoặc fluororubber (FKM), có khả năng chịu được dầu khoáng và nhiệt độ làm việc 100-120
Các mô hình không có dầu (như sê-ri ZR): Sử dụng các vật liệu EPDM hoặc PTFE cấp thực phẩm để tránh làm ô nhiễm không khí nén
Các đơn vị lớn (như GA90 trở lên) có thể sử dụng cấu trúc niêm phong kết hợp để cân bằng áp suất cao và các kịch bản tốc độ quay cao
Thông số hiệu suất:
Đường kính trục áp dụng: Tùy thuộc vào đặc tả trục truyền, phạm vi chung là φ25-60mm
Áp lực làm việc: Nói chung, chịu được 0-16bar (mô hình tiêu chuẩn) hoặc áp suất cao hơn (mô hình áp suất cao)
Thích ứng tốc độ: Đáp ứng các yêu cầu niêm phong động dưới tốc độ quay định mức của máy nén (thường là 1500-3000 vòng / phút)
Điểm thay thế và bảo trì
Kết hợp mô hình:
Cần phải chọn đúng mô hình máy nén khí (như GA11, GA37, GX7, v.v.) và đặc tả trục truyền. Các kích thước niêm phong của các loạt khác nhau rất khác nhau
Nên tham khảo số sê -ri của máy để truy vấn số phần của nhà máy ban đầu để đảm bảo rằng cấu trúc môi của con dấu dầu và độ sâu lắp đặt phù hợp
Các biện pháp phòng ngừa cài đặt:
Trước khi thay thế, làm trống dầu bôi trơn, làm sạch bề mặt trục và ghế lắp đặt, loại bỏ các vết hao mòn hoặc burrs
Khi cài đặt, sử dụng các công cụ đặc biệt để nhấn vào, tránh biến dạng môi con dấu dầu (nghiêm cấm gõ cửa)
Môi cần được phủ một lượng nhỏ dầu bôi trơn sạch (mô hình dầu) hoặc dầu mỡ bôi trơn đặc biệt (mô hình không dầu)
