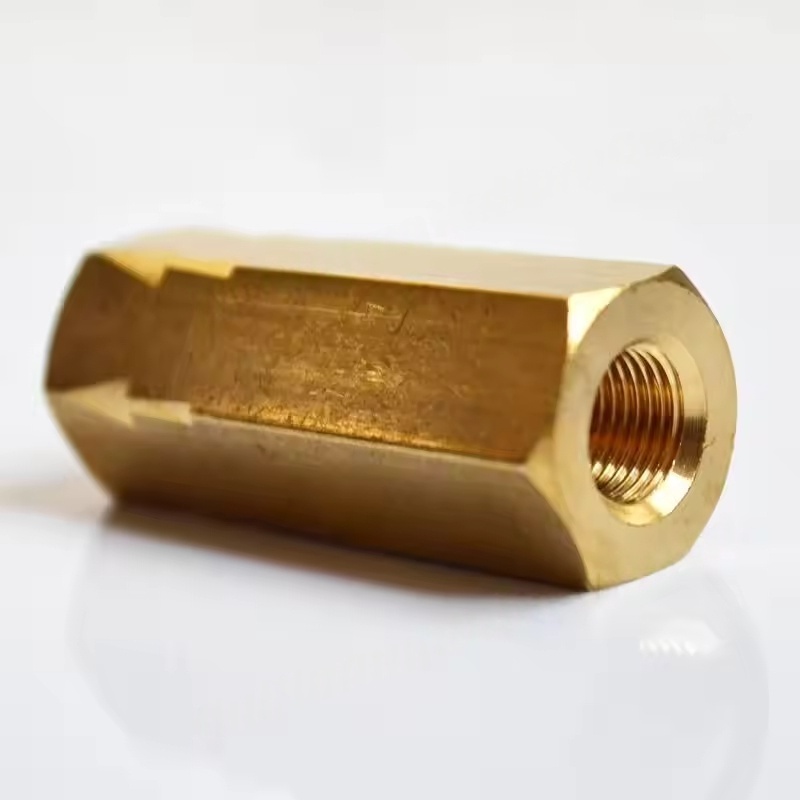

1. Thân van của cụm van không quay trở lại của máy nén khí
Chức năng: Là vỏ ngoài của toàn bộ lắp ráp, nó chứa các thành phần lõi bên trong và kết nối các đường ống.
Vật liệu: Được chọn dựa trên áp suất làm việc và đặc điểm trung bình, các vật liệu phổ biến bao gồm gang (phù hợp với điều kiện áp suất thấp), thép đúc (áp suất trung bình cao) và thép không gỉ (cho môi trường ăn mòn như ngành công nghiệp thực phẩm và dược phẩm).
Cấu trúc: Thường ở một loại thẳng hoặc góc bên phải, nó có các kênh chất lỏng bên trong để đảm bảo đi qua luồng khí trơn tru.
2. Lõi van (đĩa van) của cụm van không quay trở lại của máy nén khí
Chức năng: Điều khiển hướng của luồng không khí, chỉ cho phép lưu lượng một chiều (từ ổ cắm máy nén khí đến bể chứa hoặc đường ống hạ nguồn) và ngăn chặn dòng chảy ngược.
Các loại phổ biến:
Lõi van loại nâng: Di chuyển lên và xuống dọc theo trục cơ thể van, có hiệu suất niêm phong tốt, phù hợp cho các đường ống có đường kính nhỏ.
Lõi van loại Swing: Mở bằng cách xoay quanh trục bản lề, có điện trở thấp, phù hợp cho các kịch bản có đường kính lớn, có đường kính lớn.
Lõi van loại bóng: niêm phong thông qua lực tự trọng hoặc lò xo của quả bóng, có cấu trúc đơn giản và phản ứng nhanh chóng.
Vật liệu: Chủ yếu được làm bằng kim loại chống mài mòn (như đồng thau, sắt dẻo), một số kịch bản chính xác cao sử dụng nhựa kỹ thuật (như polytetrafluoroetylen) để tăng cường hiệu suất niêm phong.
3. Các thành phần niêm phong của cụm van không quay trở lại của máy nén khí
Chức năng: Đảm bảo độ kín khí khi lõi van tiếp xúc với ghế van, ngăn ngừa rò rỉ.
Vật liệu phổ biến:
Nitrile Butadien cao su (NBR): Kháng dầu tốt, phù hợp cho các hệ thống máy nén khí thông thường.
Fluororubber (FKM): kháng nhiệt độ cao và ăn mòn hóa học, thích hợp cho môi trường trung bình nhiệt độ cao hoặc đặc biệt.
Bề mặt niêm phong kim loại: Đạt được niêm phong thông qua các bề mặt tiếp xúc kim loại được gia công chính xác, thích hợp cho điều kiện áp suất cao, nhiệt độ cao.
4. Lò xo của lắp ráp van không quay trở lại
Chức năng: Cung cấp lực phục hồi để làm cho lõi van bám chặt vào ghế van khi không có luồng không khí phía trước, đạt được niêm phong.
Đặc điểm: Độ co giãn của lò xo cần phù hợp với áp suất làm việc của hệ thống - quá nhiều độ đàn hồi sẽ làm tăng khả năng chống lưu lượng không khí, quá ít có thể dẫn đến niêm phong kém.
Vật liệu: Thường được làm bằng thép không gỉ để ngăn ngừa rỉ sét và thất bại trong môi trường ẩm hoặc dầu.
5. Ghế van của cụm van không quay trở lại của máy nén khí
Chức năng: tạo thành một cặp niêm phong với lõi van, là bề mặt tiếp xúc chính để ngăn chặn luồng không khí ngược.
Các tính năng: Bề mặt cần được gia công chính xác (như đánh bóng) để đảm bảo độ phù hợp với lõi van, một số ghế van có thể được thay thế để bảo trì dễ dàng.

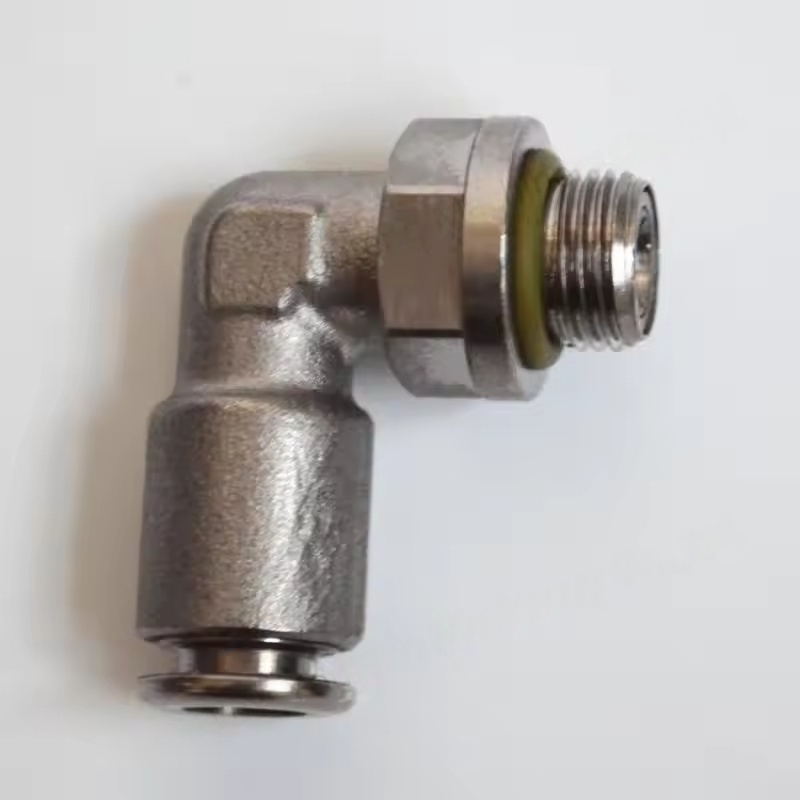

6. Giao diện kết nối của cụm van không quay trở lại của máy nén khí
Chức năng: Kết nối cổng xả máy nén khí với các đường ống xuôi dòng (như bể chứa, máy sấy, v.v.).
Các hình thức phổ biến:
Giao diện luồng (luồng bên trong / luồng bên ngoài): chẳng hạn như chủ đề G, chủ đề NPT, phù hợp cho đường kính nhỏ (≤DN50).
Giao diện mặt bích: Thích hợp cho các đường ống có đường kính lớn, cung cấp kết nối chắc chắn và niêm phong mạnh mẽ.
Giao diện hàn: Thích hợp cho các kịch bản áp suất cao, độ rung cao, yêu cầu cài đặt hàn chuyên nghiệp.
Các chức năng cốt lõi của cụm van không quay trở lại của máy nén khí
Ngăn chặn dòng chảy: Ngăn không khí nén trong bể chứa chảy trở lại bộ phận chính máy nén khí khi dừng lại, tránh quay ngược của bộ phận chính hoặc dầu bôi trơn được đẩy vào xi lanh.
Bảo vệ hệ thống: Ngăn chặn nước ngưng hoặc tạp chất khỏi các thiết bị hạ nguồn (như máy sấy, bộ lọc) chảy trở lại vào máy nén khí, làm giảm nguy cơ thất bại.
Duy trì áp suất hệ thống: Đảm bảo tính ổn định của áp suất trong bể chứa sau khi tắt, tránh khởi động thường xuyên máy nén khí.
