Các thông số cơ bản và các kịch bản áp dụng
Ý nghĩa mô hình: Sê -ri WSD là mô hình thành phần thoát nước tự động cổ điển của Atlas Copco. 250-750 đại diện cho phạm vi dòng chảy hoặc cấp áp suất Nó tương thích với (các tham số cụ thể nên tham khảo hướng dẫn chính thức).
Áp lực làm việc: Nói chung áp dụng cho các hệ thống không khí nén 0-16 thanh, đáp ứng các yêu cầu áp lực của hầu hết các máy nén khí công nghiệp.
Thông số kỹ thuật của giao diện: Các giao diện ren thường là G1/2 "hoặc NPT 1/2", tạo điều kiện kết nối với các đường ống khác nhau.
Các mô hình áp dụng: Được sử dụng rộng rãi trong loạt GA (như máy vít cỡ trung bình GA37-GA160), máy nén khí ly tâm lớn và thiết bị sau xử lý (như bộ lọc FD Series, máy sấy sê-ri CD).
Cấu trúc và nguyên tắc làm việc

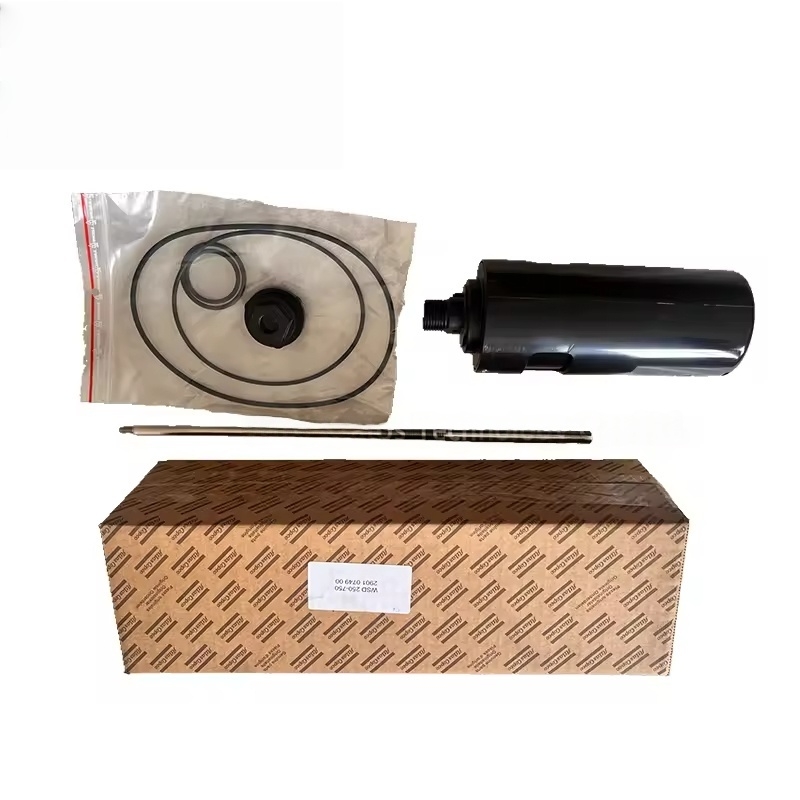

Các thành phần cốt lõi: Bao gồm thân van, hẹn giờ điện tử, van điện từ, màn hình lọc, ổ cắm thoát nước và các thành phần niêm phong, sử dụng phương pháp điều khiển thời gian điện.
Logic làm việc:
Đặt chu kỳ thoát nước (chẳng hạn như điều chỉnh từ 0,5 đến 45 phút) và thời gian thoát nước (chẳng hạn như điều chỉnh từ 0,5 đến 10 giây) thông qua bộ đếm thời gian tích hợp.
Sau khi đến thời gian đặt, van điện từ được cung cấp năng lượng để mở và nước ngưng được thải ra dưới áp suất hệ thống.
Sau khi thoát nước được hoàn thành, van điện từ được khử năng lượng để đóng lại, ngăn chặn thoát nước và ngăn ngừa rò rỉ không khí.
Ưu điểm: So với các van thoát nước cơ học tinh khiết, điều khiển thời gian chính xác hơn và các thông số có thể được điều chỉnh linh hoạt theo độ ẩm môi trường và điều kiện sử dụng, giảm khí thải không hiệu quả.
Các tính năng cốt lõi
Đảm bảo chất lượng ban đầu: Được sản xuất theo các tiêu chuẩn nhà máy ban đầu của Atlas Copco, các vật liệu (như thân van là đồng thau hoặc nhựa kỹ thuật, và các thành phần niêm phong là cao su chống dầu) phù hợp với môi trường đa dầu và ẩm ướt của hệ thống không khí nén, với tuổi thọ hơn 100.000 hành động.
Thiết kế tiêu thụ năng lượng thấp: Van điện từ phản ứng nhanh chóng và có một con dấu chặt khi đóng, với thể tích rò rỉ ≤0,1 L/phút (điều kiện tiêu chuẩn), làm giảm đáng kể chất thải không khí nén.
Khả năng chống rung: Màn hình lọc bằng thép không gỉ tích hợp có thể lọc các tạp chất trong nước ngưng tụ (như mảnh vụn kim loại, bùn dầu), làm giảm nguy cơ gây nhiễu lõi van.
Tính linh hoạt cài đặt: Hỗ trợ cài đặt ngang hoặc dọc, được trang bị nắp bảo vệ, phù hợp cho các môi trường phức tạp như hội thảo.
Thuận tiện bảo trì: Thiết kế mô -đun, màn hình lọc có thể được tháo rời và làm sạch riêng, các thành phần như cuộn van điện từ có thể được thay thế riêng lẻ, giảm chi phí bảo trì.
Các lỗi phổ biến và đề xuất bảo trì
Biểu hiện lỗi:
Không có hệ thống thoát nước: Lỗi hẹn giờ, đốt cuộn cuộn điện từ, tắc màn hình lọc hoặc đóng băng ống (môi trường nhiệt độ thấp).
Rò rỉ liên tục: hao mòn thành phần niêm phong lõi van, van điện từ bị kẹt và không đóng hoàn toàn.
Hoạt động bất thường: Cài đặt tham số hẹn giờ không chính xác, điện áp cung cấp năng lượng không ổn định.
Mẹo bảo trì:
Làm sạch thường xuyên: Loại bỏ tạp chất bằng cách tháo rời màn hình lọc và làm sạch 3 tháng một lần; rút ngắn đến 1 tháng trong môi trường khắc nghiệt.
Điều chỉnh tham số: Điều chỉnh chu kỳ thoát nước theo thể tích nước ngưng tụ (chẳng hạn như rút ngắn chu kỳ trong các mùa mưa, ngăn chặn quá trình đóng băng thoát nước vào mùa đông).
Thay thế thành phần: Thay thế các thành phần niêm phong hoặc cuộn van điện từ khi chúng có tuổi hoặc bị lỗi (chẳng hạn như cuộn van điện từ chuyên dụng WSD250-750, vòng chữ O); Thay thế toàn bộ thành phần thoát nước khi thân van có vết nứt, lõi van bị mòn nghiêm trọng hoặc bộ hẹn giờ bị hỏng.
